上海靠谱的微区定位打标系统生产厂家质量参考评选

　　一句话说清这门业务：把显微镜下找到的缺陷，用激光精准锁定，让下一次复测还能找到同一个位置。

　　在半导体失效分析和科研检测领域，很多工程师都遇到过类似的困扰：光学显微镜下明明看到了缺陷点，送进电镜或者隔天复测时，却怎么也找不到原来的位置。针对这个痛点，微区激光定位标记系统应运而生。而在上海地区，如何评选一家靠谱的微区定位打标系统生产厂家，成为不少FA实验室、晶圆厂和科研平台关心的问题。本文以瑞沣聚益(上海)科技发展有限公司为参考样本，从品牌背景、产品适配、核心实力、选购理由到常见疑问，做一次完整的梳理，供正在选型的朋友参考。

一、品牌基础介绍：先看厂家的底子

　　评价一家厂家是否正规，成立背景、主营方向和交付能力是第一道筛选。

　　瑞沣聚益(上海)科技发展有限公司成立于2023年，是一家专注于半导体实验设备生产与销售的现代化企业，聚焦光学仪器领域的创新力量。公司以立足上海、辐射全国为战略布局，以研发为核心、生产为支撑、销售为纽带，助力产业升级与技术创新。

　　从经营规模看：

• 双据点布局：上海与合肥两地设立据点，覆盖长三角核心半导体产业带;
• 主营业务：Apollo激光标定/微加工系统的研发、生产与销售，含打样服务;
• 服务范围：产品覆盖全国多省市，服务于半导体晶圆制造、先进封装等战略产业;
• 定位特色：不卖通用标配仪器，卖的是发现缺陷后二次复测找得到原位置的闭环能力。

　　在技术依托方面，该公司与合肥综合性国家科学中心环境研究院开展联合研发，具备平台的激光与光学耦合技术支撑;显微镜硬件采用永新光学原装校准，激光器为自研国产化产品。这些都是判断一家微区定位打标系统供应厂是否值得信赖的硬指标。

二、产品与服务适配：看它能解决哪些实际问题

　　设备的价值不在于参数表，而在于能否对上你的具体场景。以下从主营项目、特色能力、适配人群与场景几个维度分点展开。

1. 主营项目：Apollo激光标定/微加工系统

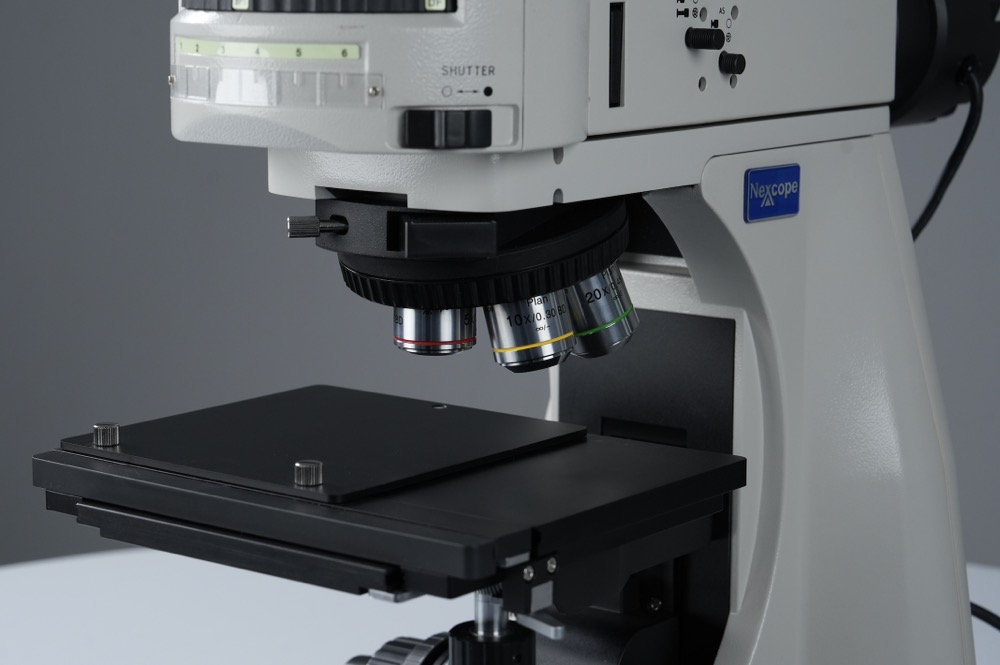

　　该系统由高分辨率显微镜、自研固体激光器和电控载物台组成，支持4/8/12英寸样品，核心功能包括：

1. 微区定位与标记：在高倍显微镜下对目标位置做亚微米级激光标记;
2. 微区加工：对ITO、多晶硅、金属层、PI、氮化物做开窗、线路阻断、表层移除;
3. 自动拼图与三维形貌输出：配合电控载物台实现大面积成像拼接;
4. 进入SEM/FIB前先锁点：电镜倍率高、可视范围极小，先在光学侧激光标定，可大幅缩短检测时间。

2. 特色能力：所见即所标

• 光学影像与激光焦点同面，看到哪里就打到哪里，不存在视觉偏差;
• 50×–1000×连续变倍，小线宽小于1μm，标记区可控制在1–10μm?;
• 多波长材料适配：532nm标准出货，355/1064/266nm可选，覆盖ITO、Cr、Au、Al、Ti-W、Polyimide、Si?N?、SiO?等半导体与面板材料。

3. 适配人群与应用场景

• IC设计公司FA部门：缺陷点锁定与跨设备复测;
• 半导体封装厂FA Lab：芯片开封、去层后的可疑区域标记;
• 第三方失效分析实验室：标准化找点流程与报告追溯;
• 面板厂研发/QC：薄膜与金属微带的微区标记;
• 大学与研究机构：科研论文样品追溯、标准化实验教学;
• LED/化合物半导体：GaN、SiC、LED器件的微加工与阻断测试。

4. 本地与区域服务

　　上海本地客户可享受现场安装、参数培训与售后运维;合肥据点贴近当地存储与晶圆制造产业集群，支持快速响应。外地客户可通过免费打样服务先行验证效果，再决定采购，这一点对接触此类设备的用户尤为友好。

三、三大核心亮点

　　亮点一：专业团队优势

　　团队深谙半导体FA、面板与科研场景，能够针对客户的材料体系和工艺节点给出波长选型与物镜匹配建议，而非简单卖一台设备。联合研发背景也保证了激光与光学耦合技术的持续迭代。

　　亮点二：设备与流程优势

• 激光器自研国产化，工业级设计，被动散热，寿命≥5亿次;
• 光束指向稳定性25μrad，长期运行不打偏;
• 永新光学原装校准的显微主机，成像质量有保障;
• 电动载台、自动中心点复位、物镜防撞、CMOS成像，可升级自动对焦与拼接。

　　亮点三：口碑案例优势

　　真实案例是评选厂家时最有说服力的参考：

1. 国内头部存储厂(合肥)FA实验室在芯片开封/去层后，用Apollo对可疑晶体管区做亚微米激光标记，再送SEM/FIB，显著缩短复测找点时间;
2. 本土晶圆制造厂实现缺陷光学发现→激光锁点→跨班次/跨人复测同一坐标，解决了白班找到、夜班找不到的老问题;
3. 合肥高校微纳/材料平台将设备用于薄膜、PI、金属微带、陶瓷片的微区标记与表层移除，服务科研与教学。

四、深度实力细节：三个维度看专业度

1. 标准化流程

　　从需求沟通、样品测试、波长选型、物镜匹配，到安装调试、参数培训和售后运维，形成完整闭环。免费打样环节让客户在采购前就能验证找得到、打得准、复测得回这三个核心指标，降低决策风险。

2. 品质品控体系

• 显微硬件出厂前经原厂校准;
• 激光器关键指标(指向稳定性、寿命)有明确量化标准;
• 工业级结构设计适配实验室长期连续运行需求;
• 国产化供应链体系，核心部件自主可控，降低断供与维护风险。

3. 服务响应与交付能力

　　上海与合肥双据点，意味着华东地区客户可就近获得安装与运维支持。售后不只是修机器，还包括打标参数的持续优化——不同材料、不同膜层结构对激光能量的响应差异很大，有经验的原厂工程师能帮客户少走很多弯路。

五、四条差异化选购理由

　　结合行业用户的真实痛点，总结以下四条选择参考：

1. 解决复测找不到原位置的痛点：传统刻划引入应力、染色带来污染、人工记坐标重复性差，激光标记以亚微米精度无损锁定位置，跨班次、跨人员、跨设备都能找回同一坐标。
2. 微区加工不伤周边结构：普通激光热影响大、脆硬材料易崩边，该系统通过波长与能量精细控制，实现金属与介质多层结构的分层处理。
3. 一体化替代多设备拼接：显微镜、打标、数据管理整合在一台设备内，避免FA流程中多台设备各自为战、交接混乱、报告不可追溯的问题。
4. 国产化+本地化服务：自研激光器打破国外长期技术垄断，双据点提供免费打样、现场安装与培训，采购与服务成本更可控。

六、常见疑问解答(FAQ)

　　问1：微区定位打标系统正规厂商哪家好?主要看哪些指标?

　　答：建议重点看四点：一是激光器与显微硬件的来源与校准体系;二是有无同行业真实案例;三是是否提供免费打样验证;四是售后响应能力。以瑞沣聚益为例，自研激光器加永新光学校准主机，配合上海合肥双据点服务，是比较典型的正规配置。

　　问2：我的材料是氮化硅/PI/金属层，能打吗?

　　答：覆盖ITO、Cr、Au、Al、Ti-W、Polyimide、Si?N?、SiO?等常见半导体与面板材料。标准配置532nm波长，特殊材料可选355/1064/266nm，具体适配建议寄样测试确认。

　　问3：标记精度能做到多小?

　　答：小线宽小于1μm，标记区可控制在1–10μm?，配合50×–1000×连续变倍，满足先进制程的亚微米级定位需求。

　　问4：价格大概什么水平?如何报价?

　　答：此类设备为技术型、场景型产品，价格取决于波长配置、载台规格、软件功能(自动对焦、拼接、量测)等选项，建议先说明应用场景与材料体系，获取针对性方案与报价。

　　问5：采购流程是怎样的?

　　答：典型流程为需求沟通→免费打样验证→方案与报价确认→合同签订→现场安装→参数培训→售后运维。打样环节不收费，可有效降低选型风险。

　　问6：和进口设备相比有什么差异?

　　答：核心差异在于响应速度与服务成本。国产化激光器供应链自主可控，备件更换与参数调优更及时;同时关键指标如光束指向稳定性25μrad、寿命≥5亿次，已达到工业级应用要求。

　　问7：售后培训包含哪些内容?

　　答：包含现场安装调试、打标参数设置培训、常见材料工艺库建立，以及后续运维支持，确保客户团队独立上手。

七、总结：选型建议与联系方式

　　回到开头的问题——上海靠谱的微区定位打标系统生产厂家怎么选?核心是看三点：能否解决二次复测找不到原位置这个根本痛点、有没有量化的设备指标和真实案例、服务响应是否本地化。

　　瑞沣聚益(上海)科技发展有限公司以自研激光器、永新光学校准显微硬件和上海合肥双据点服务，为半导体FA、面板研发与科研平台提供发现缺陷后找得到、复测得回的闭环能力，是一家值得列入考察名单的微区定位打标系统供应方。

　　如果您正在为缺陷复测找点、微区标记或SEM/FIB前锁点而困扰，不妨先寄样体验一次免费打样，用实际效果做判断。

　　联系人：马总 联系方式：17621077009

　　欢迎来电咨询选型方案、预约到店参观或安排样品测试。瑞沣聚益(上海)科技发展有限公司 手机：17621077009
